鋁電解電容器的結構與組成

作者：黑金剛電容    發布時間：2023-02-19 11:11:57  訪問量：2214  來源：超級電容組

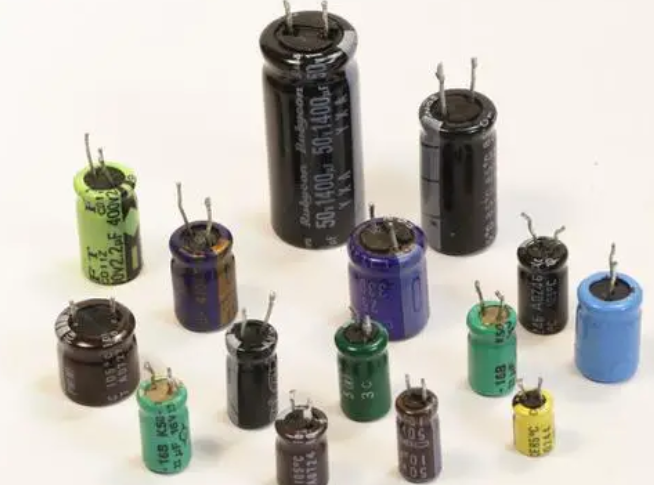

鋁電解電容器由如下幾部分組成：陰極鋁箔;電解紙;電解液;陽極鋁箔以及形成于陽極鋁箔表面電介質的氧化鋁層。

鋁電解電容的原理結構剖及電解電容器的結構：鋁電解電容的原理結構剖及電解電容器的結構(繞制結構)、鋁電解電容器的結構_電介質，形成于陽極內側表面極薄的一層氧化鋁在電解電容中扮演電介質的角色。它具有優越的介電常數e及單向特性。

鋁電解電容器的結構電介質：

形成于陽極內側表面極薄的一層氧化鋁在電解電容中扮演電介質的角色。它具有優越的介電常數 e 及單向特性當與電解液接觸后，這層氧化膜就具有優良的單方向絕緣特性。電介質這一特性決定了電解容的單向極性應用。陰/陽都有此般同樣的氧化薄膜，其就成為無極性行電解電容。

在工藝上，這一層是在一片高純度的蝕刻鋁箔上進行極化而得。陽極箔片進行極性化的這一過程施加的DC 電壓進行，這一電壓被稱為“化成電壓”。電介質層的厚度近乎正比于極化過程所施加的“化成電壓”，大約的關系。氧化鋁形成的化學表達式。電介質層構成了一個依電壓變化而變化的電阻，此電阻的電流即所謂的漏電流。當電壓到達“化成電壓”后，漏電流急劇上升以至損壞電容器。此具有單向特性電介質無法承受反向的電壓，很小的反向電壓就會形成很大的反向電流以損壞電容器。

陽極箔片進行極性化所施加的“形成電壓”決定了電介質(氧化鋁層)的厚度，而此厚度決定了此電容器的耐壓等級。

鋁電解電容器的結構電解液及電解紙：

將電解紙隔離的陰陽鋁箔繞卷成圓柱狀，稱為“電容器單元”。但的電介質是電介紙和氧化鋁層共同充當。這種單元具有很小的電容量。

注入電解液后，陰陽鋁箔就有了電氣接觸，電介質就單獨由陽鋁箔上的氧化鋁層獨自扮演了，而電解液就形成了的電容陰極。電容的特性由這些電解液決定，故供應制造商會根據電氣規格，工作溫度及應用場合等配制不同的電解液以適應。電解紙主要作用有：以其毛孔存儲電解液;提供阻止電氣短路的足夠空間;提供陰陽兩鋁箔所需的介電強度。
